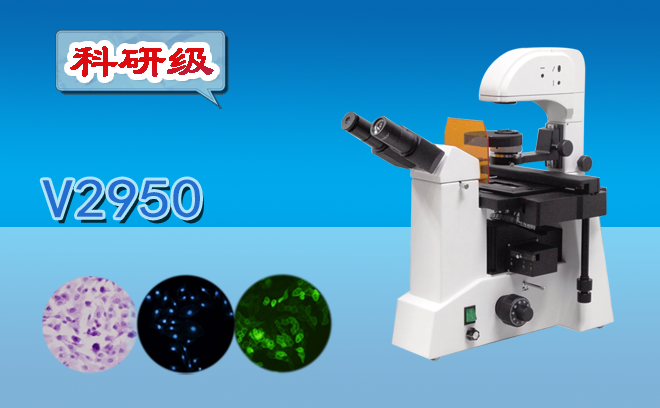

熒光顯微鏡的結構主要由透射光系統，反射光系統和照相系統組成。

1、熒光顯微鏡的透射光系統大體可分為光源部分、儀器主體部分及鏡頭。

光源部分包括石英汞燈石英質外殼內充填超高壓或高壓汞氣的燈管。儀器主體部分與生物顯微鏡構造基本相同，具有臺下棱鏡、臺下聚光鏡及載物臺等，先進的還具有偏光裝置。熒光顯微鏡的物鏡及目鏡鏡頭具有一套顯微目鏡和顯微物鏡系統它是在可見光通過與發熒光物體的光程范圍內的條件下進行肉眼觀察和在紫外線透射光下照相用的，常配有石英螢石物鏡、玻璃透鏡、消色差物鏡等。熒光顯微鏡抑制濾光片為了保護觀察者的眼睛，在進入目鏡的光路前安上波長在436nm以上的濾光片，它幾乎完全吸收了波長短于365nm的紫外光線。

透射光系統由光源產生紫外光，經儀器的主體(臺下折光棱鏡及聚光鏡)透射到載物臺的巖石薄片上再經物鏡、目鏡直接投射到觀察者的眼睛中。該系統是用來觀察巖石薄片中所含烴類物質的各個組分。

2、熒光顯微鏡的反射光系統
它的光源系統與透射光系統相同，不同的是它不通過臺下折光棱鏡和聚光鏡，而直接將熒光發生器安裝在顯微鏡基座上。這樣由光源來的光改變了原光路系統，使紫外光先經過物鏡上端，通過物鏡照射到載片的物體或巖石磨光面上將激發的熒光反射回物鏡經目鏡到達觀察者的眼睛。反射光系統所觀察到的光線是巖石表面能被紫外光激發而產生的熒光。由于輕質瀝青易逸散往往浮在巖石表面，所以用反射光來觀察薄片及巖石磨光面的輕質瀝青物質以及煤層、天然瀝青、裂縫中的瀝青物質等。

3、熒光顯微鏡的照相系統
照相系統是用來拍攝對鏡下觀察到的代表性或典型性內容以充實文字描述的再現性增添的一項輔助系統，目前該系統的功能多為自動化，它主要包括電子測光裝置、變倍鏡頭、照相機和控制盤，照相機一般都裝置在儀器主體的頂端，由電纜連接控制臺，操作很方便。

4、熒光顯微鏡的零件清洗

熒光顯微鏡的光學零件由于長期使用或保管不善，經常會發現灰塵，臟垢、霉點及其他疵病。為此，我們在徠卡儀器維修時要進行消擦處理。在活擦前我們首先要確定疵病在光學零件的那一面，其方法：我們可以一面觀察目鏡一面相對地移動被檢驗的物件，如發現疵病與被檢物體一道移動時，則證明疵病確實位于該零件的表面上。

清洗刻度尺和分劃板時要特別小心。首先，確定分劃板的刻制面，清洗時將棉花蘸上氣油，并抖動數次，隨之清洗分劃板表面，然后用綢巾擦凈。

分劃板由于長期使用或清洗不注意而使刻線退色。則可用純精餾酒精稀釋的軟質的化學鉛筆溶劑來涂刻線，能獲得很好的效果。待酒精完全揮發后，用卷有棉花的小圓棒，小心地清除掉分劃板上的多余涂料。

光學零件一般是用手工方法來清擦，先把棉花卷在一攝尖頭的小竹圓棒上，浸以酒精，然后從徠卡光學零件的中心向邊緣作數次圓周運動，每次均需更換新的脫脂棉花。清洗后，用干棉花擦凈玻璃表面。凡無鏡框和無邊沿涂談甲的非膠合徠卡透鏡或徠卡棱鏡，可立即浸入酒精中清洗。然后將徠卡光學零件用單幅軟綢巾擦干，再用汽油清洗。清洗后，先用單幅綢巾擦干，再用雙幅綢巾擦凈。當用酒精和汽油清洗并用干棉花擦凈后，如玻璃表面上的疵病仍未完全消除時，則需用潮濕的棉花球蘸碳酸鈣或紅粉輕輕擦拭再進行清洗。然后，再用卷著棉花的小圓棒浸入酒精清洗，在玻璃表面仔細地作圓周運動。用鉗口貼有軟質料的鑷子鉗住透鏡的毛面，以便放回原處。

以上便是熒光顯微鏡的結構及零件清洗的詳細內容，更多熒光顯微鏡相關問題，歡迎來電咨詢!
